石油化工储罐防腐保温方案
石油化工行业是一个复杂而庞大的工业体系，塔、炉、罐、槽、管线等是构成石化装置的基本要素。石油化工加工工艺具有突出的连续性和复杂性，所遭受的腐蚀环境和腐蚀类型具有多样性，包括电化学防腐、化学腐蚀、冲蚀磨损、大气腐蚀、土壤腐蚀、海水腐蚀和高温腐蚀等。本方案重点介绍石油化工体系所涉及储罐的防腐蚀防护，其他工况腐蚀方案可联系隆源纳欣公司技术部门。储罐按结构主要分为：内浮顶、拱顶、立式、卧式、球形罐；按用途分为：原油罐、中间产品罐、产品罐、含硫污水罐、气柜五大类。按标高分为：地面罐、埋地罐、半地下罐和高架罐。
储罐防腐保温涂层设计参考相应标准：
《涂装前钢材表面预处理规范》 SY/T0407-2012
《液体石油产品静电安全规程》GB/T 13348-2009
《石油和化工设备用保温隔热涂料》HG/T5182-2017
《钢质石油储罐防腐蚀工程技术规范》GB/T50393-2017
《石油化工设备和管道涂料防腐蚀设计规范》SH/T3022-2011
《色漆和清漆 防护漆体系对钢结构的腐蚀防护》腐蚀环境分级ISO12944-2
储罐内壁防腐涂层推荐方案
根据储罐类型、储存介质、温度和压力等因素，来设计和选择设计储罐内壁腐蚀防护方案，对所选用涂料涂层具有较好的耐腐蚀性、耐溶剂性浸泡、耐化学品浸泡；要求涂层在介质中长期浸泡时，要求漆膜无变化、不起泡、不溶胀、不剥离、不污染储存介质。还应考虑重质油与污水罐，内设加热器等升温造成涂层的耐温变与抗老化性能。
|
储罐类型 |
方案 |
涂层结构 |
涂料名称 |
道数 |
干膜厚 |
|
重质油罐 |
一 |
底面合一 |
LY-611聚合物耐酸碱防腐涂料 |
2 |
200μm |
|
二 |
底面合一 |
LY-201无机富锌重防腐涂料 |
2 |
100μm |
|
|
三 |
底漆 |
LY-611聚合物耐酸碱防腐涂料 |
1 |
100μm |
|
|
面漆 |
LY-313聚合物导静电防腐涂料 |
1 |
100μm |
||
|
技术优势 |
方案一：涂层成膜致密，固化后交联密度高，耐硫化物和氯离子的渗透腐蚀；耐高温性能优异；对于油水交界面和罐底有突出的防腐效果。 |
||||
|
轻质油罐 |
一 |
底面合一 |
LY-201无机富锌重防腐涂料 |
2 |
100μm |
|
二 |
底面合一 |
LY-316环氧重防腐涂料 / |
2-3 |
160-240μm |
|
|
技术优势 |
方案一：具有良好的抗电化学腐蚀性能、导静电性能、耐温性能。 |
||||
|
含酸、碱硫化物等污水污油储罐 |
一 |
底漆 |
LY-601耐酸碱防腐涂料 |
1 |
80μm |
|
面漆 |
LY-611聚合物耐酸碱防腐涂料 |
1 |
80μm |
||
|
二 |
底漆 |
LY-601耐酸碱防腐涂料 |
1 |
80μm |
|
|
中间漆 |
LY-611聚合物耐酸碱防腐涂料 |
2 |
120μm |
||
|
面漆 |
LY-652聚四氟耐酸重防腐涂料 |
1 |
60μm |
||
|
技术优势 |
选用专用耐酸、耐碱性能优异特种防腐涂料，适用强氧化性酸液浸泡；超细鳞片状填料增加涂层体系的抗渗性能；涂层体系具有耐高温湿热性能；方案二为升级版耐腐蚀性能更加优异，更具有良好的自洁性和抗沾污性能。 |
||||
储罐外壁防腐保温涂层推荐方案
储罐外壁：储罐外壁主要受大气环境腐蚀，由于大气中水分、氧气、温差变化沿海盐雾、化工气体等腐蚀性气体造成的腐蚀，及紫外线造成的涂层老化破坏等。位于风沙较大地区的储罐，风沙会对储罐表面涂覆物造成机械磨损。保温层下腐蚀：原油储罐和重质油储罐，由于保温层（聚氨醋发泡、蛙石、海泡石、玻璃棉、岩棉等）含有大量的可溶性盐及Cl-，外面渗透进入的水和里面形成的冷凝水，呈酸性；腐蚀速率可以达到0.8mm/a以上；水沿着罐壁下流，在罐壁的下部形成氧浓差造成的电化学腐蚀和化学腐蚀等。
|
储罐类型 |
涂层结构 |
涂料名称 |
道数 |
干膜厚 |
|
|
常规储罐 |
底漆 |
LY-301环氧富锌涂料/ |
1/ |
70μm/ |
|
|
中间漆 |
LY-316环氧重防腐涂料 |
1 |
100μm |
||
|
面漆 |
LY-331高耐候耐磨防腐涂料 |
2 |
80μm |
||
|
推荐用途 |
适用各种无特殊功能要求的储罐外壁防腐,其性能远远优于一般防锈漆，属于常规工况应用方案，具有较高性价比 |
||||
|
带保温层储罐 |
底漆 |
LY-201无机富锌重防腐涂料 |
1 |
50μm |
|
|
封闭漆 |
LY-312环氧渗透封闭涂料 |
1 |
25μm |
||
|
面漆 |
LY-316环氧重防腐涂料 |
2 |
120μm |
||
|
LY-611聚合物耐酸碱防腐涂料 |
1 |
100μm |
|||
|
推荐用途 |
适用于外壁带聚氨醋发泡、蛙石、海泡石、玻璃棉、岩棉等保温层工况,也可用于常规储罐外壁长时效重防腐方案。面漆LY-611涂料可用于对耐温有更高要求的工况。 |
||||
|
海洋大气 |
底漆 |
LY-201无机富锌重防腐涂料 |
1 |
50μm |
|
|
封闭漆 |
LY-312环氧渗透封闭涂料 |
1 |
25μm |
||
|
中间漆 |
LY-316环氧重防腐涂料 |
1 |
120μm |
||
|
面漆 |
LY-331高耐候耐磨防腐涂料 |
1-2 |
60-80μm |
||
|
LY-341超耐候耐磨防腐涂料 |
1-2 |
60-80μm |
|||
|
推荐用途 |
适用于海洋大气和化工大气相结合或腐蚀较为严重的工况；根据现场所处环境以及耐候、耐老化的要求对面漆做出选择 |
||||
|
化学品 |
一 |
底漆 |
LY-301环氧富锌涂料 |
1 |
50μm |
| 中间漆 |
LY-316环氧重防腐涂料 |
1 |
100μm |
||
| 面漆 |
LY-703B反射隔热节能涂料 |
1-2 |
60-80μm |
||
|
二 |
底漆 |
LY-201无机富锌重防腐涂料 |
1 |
50μm |
|
| 封闭漆 |
LY-312环氧渗透封闭涂料 |
1 |
25μm |
||
| 中间漆 |
LY-317改性环氧云铁厚浆涂料 |
1 |
125μm |
||
| 面漆 |
LY-703B反射隔热节能涂料 |
1-2 |
70-100μm |
||
|
应用范围 |
适用于轻质油罐、化学品罐等避免内部产品升温的反射隔热防腐方案。 |
||||
|
重质油罐中间产品防腐保温 |
底漆 |
LY-316环氧重防腐涂料 |
1 |
70μm |
|
|
中间层 |
LY-711隔热保温节能涂料 |
多道 |
3-15mm |
||
|
面漆 |
LY-331高耐候耐磨防腐涂料 |
1 |
60μm |
||
|
应用范围 |
各种金属和非金属内部带温储罐的罐顶和罐壁进行隔热保温和腐蚀防护。 |
||||
储罐防腐保温应用图片
|
石油化工储罐外壁防腐
工污水罐内壁防腐
中间产品油罐隔热保温防腐
轻质油罐防腐反射隔热

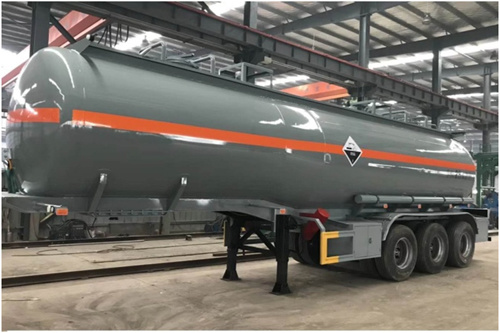

化工产品槽罐运输车防腐 |
石油化工储罐外壁防腐化
化工污水罐内壁防腐
中间产品油罐隔热保温防腐
化学品储罐防腐反射隔热

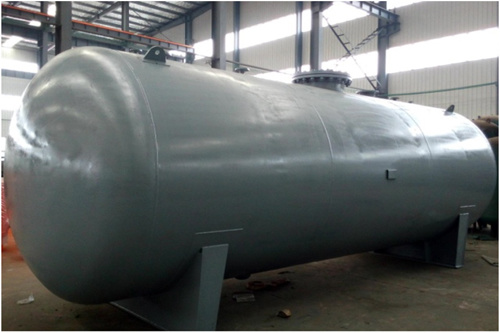

化工卧式储罐防腐 |
