建筑屋顶反射隔热降温方案


  在建筑节能隔热体系设计中,通过反射和辐射对太阳能进行耗散是目前施工最为简便,效果明显的技术方案。对基体表面涂覆具有光谱选择性的LY-131建筑外墙反射隔热涂料涂层,在0.4μm-1.5μm波长范围内的可见光、近红外光、部分紫外光线,反射率达到95%;减少对太阳能量的吸收,有效阻止太阳热在物体表面聚集,避免热量在基体表面累积升温和热量传导,从而降低物体表面温度和传导及辐射到室内的温度,实现良好隔热降温效果。

降温方案

  隔热降温技术原理

  吸收紫外光线:涂料中添加紫外线吸收剂,使涂层吸收大部分波段(λ﹤380nm)的紫外光能量,减少紫外光对涂层造成老化、粉化、黄变等影响,延长涂层使用寿命,保证其他填料的隔热作用。

  反射红外光线:利用纳米二氧化钛对太阳光全波段反射,特别是可见光波段(λ=380-780nm)的高反射率。把太阳光中大部分的热能反射掉,降低基体表面温度。

  辐射散热:涂料配伍中添加氧化锆和稀土氧化物,提高涂层近红外波段(λ=780-1350nm)的红外发射率,使基体吸收的热量以一定波长的红外线辐射到外层空间,避免基体热量累积升温。

  阻隔隔热:涂料中空心微珠包裹的空气处于一个密闭的空间,类似于真空环境。施工后使得很多微米级的空心微珠铺展到涂层里面,降低涂层的导热系数,阻隔热量向基体传导。

  反射隔热涂料推荐方案

方案

涂层结构

涂料名称

厚度×遍数

涂布率
kg/㎡

备注

底面合一

 LY-131建筑外墙反射隔热涂料

60μm×2

0.3

水性;5年以上

应用范围

 气候干燥地区;砖、瓦、石、水泥砂浆、混凝土或其他无机材料表面涂装。

底漆

 LY-101抗碱性封闭涂料

30μm×1

0.14

水性;5年以上

面漆

 LY-131建筑外墙反射隔热涂料

60μm×2

0.25

应用范围

 气候潮湿多阴雨地区;砖、瓦、石和墙面返碱较严重的水泥砂浆、混凝土或其他无机材料表面涂装。

底漆

 LY-101抗碱性封闭涂料

30μm×1

0.14

水性;5年以上

面漆

 LY-132弹性隔热防水涂料

100μm×2

0.4

应用范围

 气候潮湿多阴雨地区;墙面返碱较严重;有开裂渗水迹象的水泥砂浆、混凝土、砖、瓦、石或其他无机材料表面涂装。大型建筑屋顶和温差变化较大砂浆、混凝土表面涂装。

底漆

 LY-101抗碱性封闭涂料

30μm×1

0.14

水性;8年以上。中漆刮涂1mm厚度需要0.7kg/㎡,需多遍施工。

中漆

 LY-151建筑绝热保温节能涂料

1-3mm

1mm;0.7

面漆

 LY-131建筑外墙反射隔热涂料

60μm×1

0.2

应用范围

 新型保温涂料和反射隔热涂料的配套复合方案;可适用于各种基体表面,不同工况仅对底漆做出调整,此方案优势在于有足够厚度阻隔隔热保温层建少热量传导。

底面合一

 LY-701水性反射隔热涂料

60μm×2

0.3



应用范围

 适用于新建或表面锈蚀、老化损坏较轻,能实现除锈等修复处理的彩钢板、阳光板、树脂瓦、沥青毡、防水材料等金属材料或有机材料表面涂装。

底漆

 LY-211水性带锈涂装涂料

50μm×1

0.2

水性工业漆;5年以上

面漆

 LY-701水性反射隔热涂料

60μm×2

0.2

应用范围

 适用于彩钢翻新,表面锈蚀且不能实现整体打磨除锈处理的彩钢板等金属材料涂装

底漆

 LY-312环氧渗透封闭涂料

30μm×1

0.13

油性;面漆A型5年以上;B型8年以上;C型15年以上。

面漆

 LY-702反射隔热节能涂料

60μm×2

0.3

应用范围

 化工大气酸碱环境、海洋大气高盐雾、高湿度环境,强紫外线照射地区、风沙侵蚀环境下;金属材料、有机材料、混凝土等无机材料表面涂装。也可用于管道、储罐、凉水塔,机箱、机柜、箱体设备等隔热降温和腐蚀防护以及装饰性涂装。

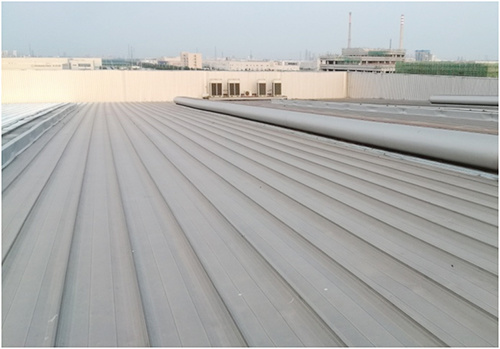

  彩钢板涂装反射隔热涂料效果案例

降温方案

  彩钢板涂装反射隔热涂料红外成像仪对比图

降温方案

原有旧涂层表面状态

降温方案

原有旧涂层表面测温56.3℃

降温方案

涂装反射隔热涂料后表面状态

降温方案

涂装反射隔热涂料后测温30.5℃

  测温条件:晴,微风;环境温度32.4℃,测温时间10:52

  对比分析:环境温度32.4℃时,对彩钢板表面涂装反射隔热涂料,涂装后表面温差23.1℃。通常夏天晴天32℃左右环境温度下,11:00至15:00时间段彩钢板表面涂装前后温差20℃-26℃,厂房仓库室内降温6-10℃左右。受当天天气状况、环境温度、日照强度等因素影响降温效果会有差距。

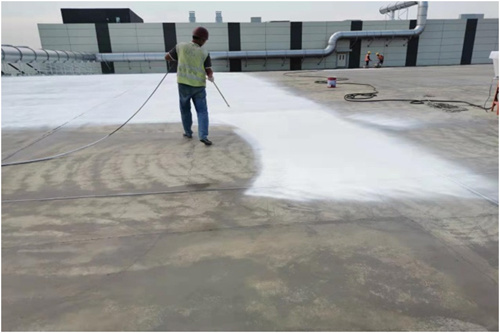

  混凝土屋顶涂装反射隔热涂料效果实例

  案例一:

降温方案

室外环境27.4℃涂刷实验对比图

降温方案

红外热成像仪观测涂刷实验对比图

  测温条件:阴转晴,环境温度27.4℃,测温时间15:33

  对比分析:环境温度27.4℃℃时,通过对混凝土表面涂装反射隔热涂料,涂装后表面温差12-18℃。

  案例二:

降温方案



降温方案

降温方案



降温方案

  测温条件:晴天,微风;环境温度34℃,测温时间14:26

  对比分析:经多次测温水泥砂浆表面温度为66-72℃,涂装反射隔热涂料表面温度为43-51℃。

  反射隔热涂料降温效果分析:

  结合以往施工经验,涂装反射隔热涂料后与未涂装之前对比,以环境温度温32℃为例,混凝土建筑涂装后表面温差在18-26℃左右(环境温度越高温差越大),屋顶内表面温度会有8-12℃温差,室内空气会有3-5℃温差。彩钢建筑厂房仓库降温温差会更大;视具体工况,一般降温在5-8℃。

  以参考常规VRV空调系统为例,空调系统每天工作10h,每个月工作30天,空调每平米每月成本为12.5元/月(包含电费、折旧、维护成本)。按建筑面1000㎡计算,每月空调成本约为12500元(按空调调高1℃平均节电7%(保守数据)计算,如果室内环境温度下降3-5℃,空调节电能达到21%-35%,每月节电约为2625-4375元范围内。一般情况下当年即可节省出反射隔热涂料施工投入成本。

  在舒适环境中人体平均温度为33.5℃,头部最热,脚底最凉。人体在22-24℃环境温度最为舒适,人体皮肤对2-3℃温度变就比较敏感。
